鄭州科佳電爐
讓科技改變材料!
產品中心

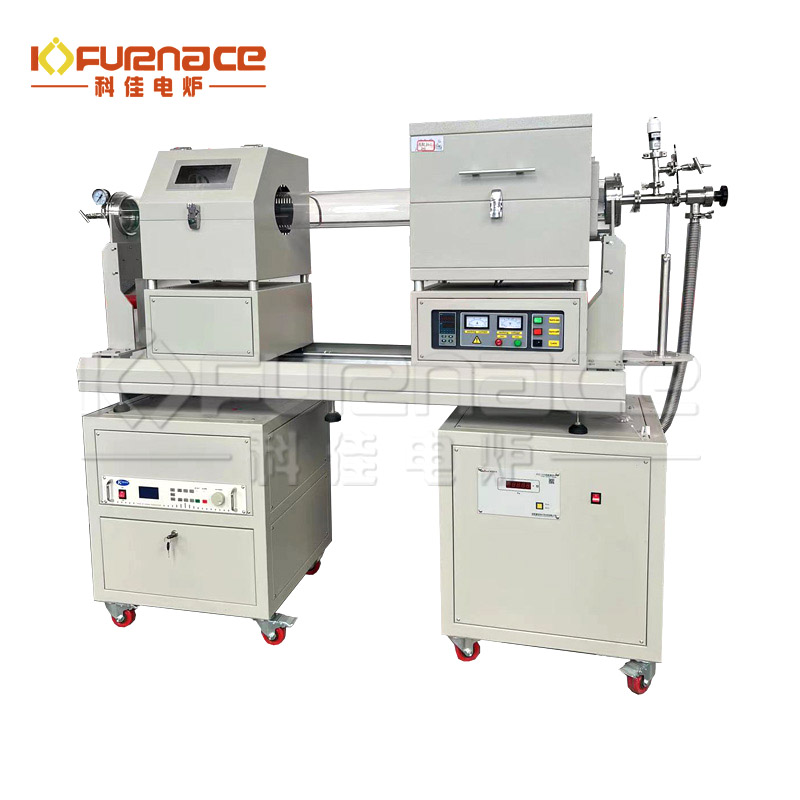

管式PECVD系統

產品型號:KJ-T1200

主要用途:該系統廣泛應用于沉積高質量、SiO2薄膜、Si3N4薄膜、金剛石薄膜、硬質薄膜、光學薄膜和炭納米管(CNT)、石墨烯材料等。

在線咨詢報價聯系熱線:177-3714-9370

圖片點擊可放大

設備介紹

          PECVD系統是借助微波或射頻等使含有薄膜組成原子的氣體電離,在局部形成等離子體,而等離子體化學活性很強,很容易發生反應,在基片上沉積出所期望的薄膜, 該系統廣泛應用于沉積SiO2薄膜、Si3N4薄膜、金剛石薄膜、硬質薄膜、光學薄膜和炭納米管(CNT)、石墨烯材料等。

工作原理

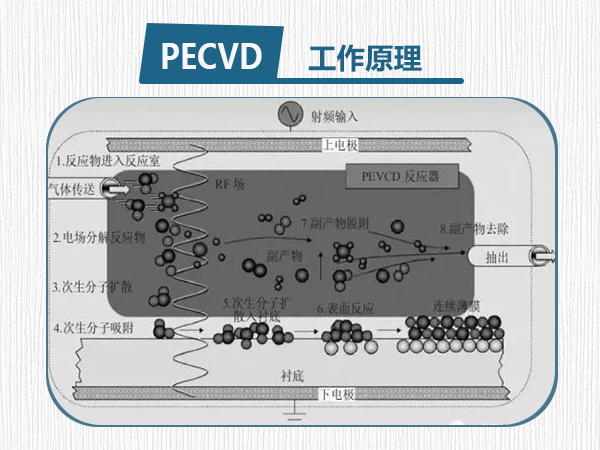

       PECVD技術是在低氣壓下,利用低溫等離子體在工藝腔體的陰極上(即樣品放置的托盤)產生輝光放電,利用輝光放電(或另加發熱體)使樣品升溫到預定的溫度,然后通入適量的工藝氣體,這些氣體經一系列化學反應和等離子體反應,最終在樣品表面形成固態薄膜。在反應過程中,反應氣體從進氣口進入爐腔,逐漸擴散至樣品表面,在射頻源激發的電場作用下,反應氣體分解成電子、離子和活性基團等。這些分解物發生化學反應,生成形成膜的初始成分和副反應物,這些生成物以化學鍵的形式吸附到樣品表面,生成固態膜的晶核,晶核逐漸生長成島狀物,島狀物繼續生長成連續的薄膜。在薄膜生長過程中,各種副產物從膜的表面逐漸脫離,在真空泵的作用下從出口排出。其工藝原理示意圖如圖1所示。TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司

pecvd原理TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司

PECVD設備工作原理示意圖TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司

 TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司

基本結構

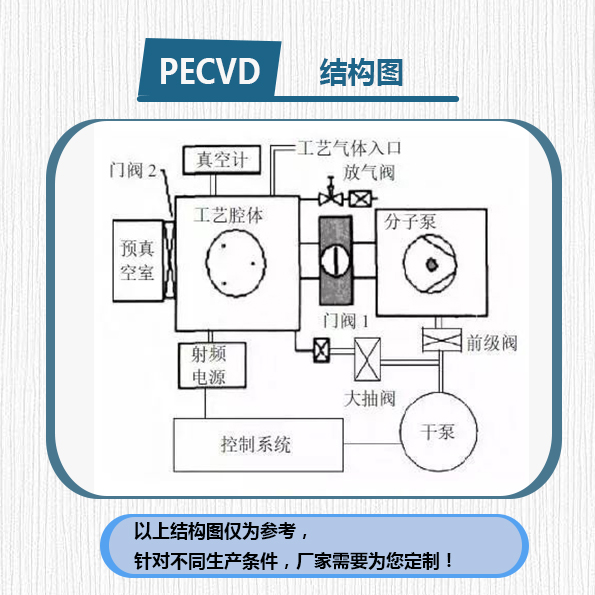

      PECVD設備主要由真空和壓力控制系統、淀積系統、氣體及流量控制、系統安全保護系統、計算機控制等部分組成。其設備結構框圖如下圖所示。TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
 TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司

PECVD結構示意圖TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司

PECVD結構示意圖TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司



產品優勢

1、加熱元件采用摻鉬合金加熱絲,爐膛保溫保溫材料采用氧化鋁陶瓷纖維材料,保溫性能好,耐用,拉伸強度高,無雜球,純度高,節能效果明顯。TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
2、整個爐體采用雙層內膽式結構,中間有氣隙隔離,即使?fàn)t膛溫度高達1200℃,爐體表面仍然可以安全觸摸無滾燙感覺。TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
3、爐膛采用節能材料制作,整機能耗明顯低于傳統產品,節能環保。TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
4、爐體配有:輸出電壓和輸出電流監測表,爐子加熱狀態一目了。TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
5、超溫報警并斷電,漏電保護,操作安全可靠具有多重防護功能。
TVd高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司


技術參數

產品名稱 管式PECVD系統
滑道管式爐部分
產品型號 KJ-T1200
加熱區長度 300mm(其他尺寸可根據客戶需求定制)
爐管尺寸 直徑120*1600mm(其他尺寸可根據客戶需求定制)
工作溫度 ≦1100℃
最高溫度 1200℃
測溫元件 N型熱電偶
溫控系統 30段PID微電腦可編程自動控制
保溫溫控精度 ±1℃
溫控保護 具有超溫和斷偶保護功能
升溫速率 0-10℃/min
加熱元件 電阻絲
爐膛材料 采用多晶纖維爐膛材料,材料保溫性能好、反射率高、溫場均衡
密封系統 該爐爐管與法蘭之間采用O型圈擠壓密封、撤卸方便、可重復撤卸,氣密性好
爐  管 高純石英管
法   蘭 304不銹鋼密封法蘭,已安裝機械壓力表和不銹鋼截止閥,方便拆卸,放取材料
爐體結構 厚鋼板雙向滑軌,可實現管式爐移動,達到快速升溫和降溫
真空系統部分
名稱 旋片泵
主要參數 極限真空度10Pa(包含KF25接口、真空擋板閥和可移動箱體)
真空顯示 電阻數顯真空計,顯示范圍標準大氣壓--10-1pa
氣路系統部分
名稱 四路質量流量計
氣路 四路
流量控制 數字顯示,每路氣體含有針閥單獨控制,氣體流量自動控制
進出氣口 四進一出,內置精密混氣罐
鏈接方式 雙卡套接頭
流量范圍 MFC1-MFC4:0-500sccm(量程可選)
控制精度 ±1.5%F.S左右,量程不同,略有差別
等離子射頻器部分
名稱 射頻自動匹配器
匹配功率范圍 0-500W
工作頻率 13.56MHZ+0.005%
正常工作反射功率 <3W
匹配時間 <3S
傳輸效率 >90%
