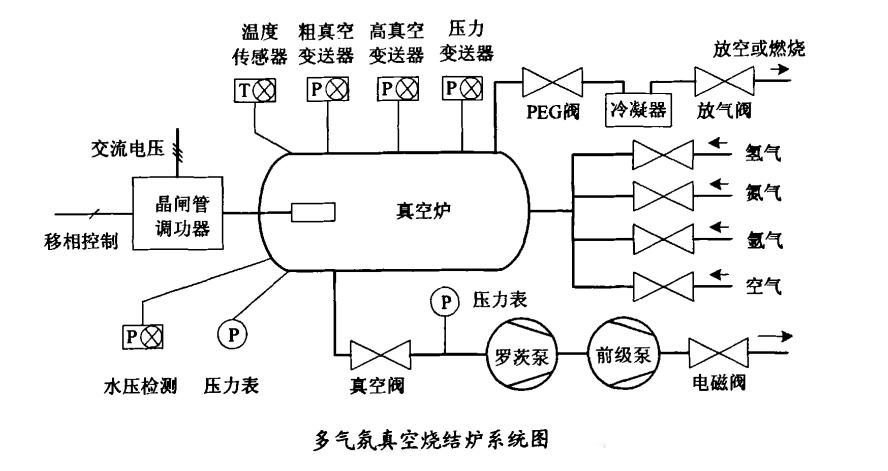

多氣氛硬質合金真空燒結爐由爐體、保溫層、發熱體、爐前變壓器、配電柜(包括控制系統)、真空泵、各種連接管道與閥門等組成，其系統組成如下圖所示。dpk高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
dpk高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司


 dpk高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
  真空燒結爐爐體為雙重夾壁水冷卻設計，內層由高質量的不銹鋼板制成。冷卻水系統包括一個給水分流支管和一個回水箱，各個系統的水流量由人工調節，水壓檢測用于確定冷卻水壓是否在正常工作范圍之內。真空系統主要由一臺旋片式真空泵和一臺羅茨真空泵組成，真空度檢測由粗真空變送器和高真空變送器共同完成。根據工藝對不同燒結階段的真空度要求，控制系統采用位式控制真空閥的方式控制真空度。電磁閥主要用于停電保護，壓力表用于人工觀測真空度。真空爐內需要充入保護性氣體(氫氣、氮?dú)?、氬?時，其流量和爐內壓力均由人工控制。如果爐內通入氫氣用于脫膠時，應將PEG閥和放氣閥打開，并點燃放出的氫氣。冷凝器用于冷卻凝固PEG膠或石蠟，避免其對真空系統造成損害。dpk高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
dpk高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
  保溫層是一個由五層碳?xì)挚p在不銹鋼網狀框架上制成的長方形箱體。發熱體是由石墨加熱元件組成的箱形整體，其結構設計能夠適應加熱元件在加熱和冷卻過程當中的熱漲冷縮，燒結室和發熱體之間用石墨保護屏隔開，起避免溫度直接輻射和均勻工作空間溫度的作用。考慮到設備使用安全、發熱體石墨的自身強度和表面功率，設計上采用一臺爐前變壓器給發熱體供電，以獲得低電壓，大電流。進入燒結室內有三根通過真空密封的帶水冷的銅進電柱，在高溫處通過石墨棒與發熱體連接，采用特制的高溫陶瓷套管絕緣。真空爐溫度由熱電偶進行檢測，溫度控制裝置根據溫度給定值和實際溫度值進行調節計算，發出移相控制信號送至觸發板，通過三相調壓電路調節爐前變壓器原邊電壓的大小，進而改變變壓器副邊石墨電阻的電功率大小，達到控制爐溫的目的。dpk高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
