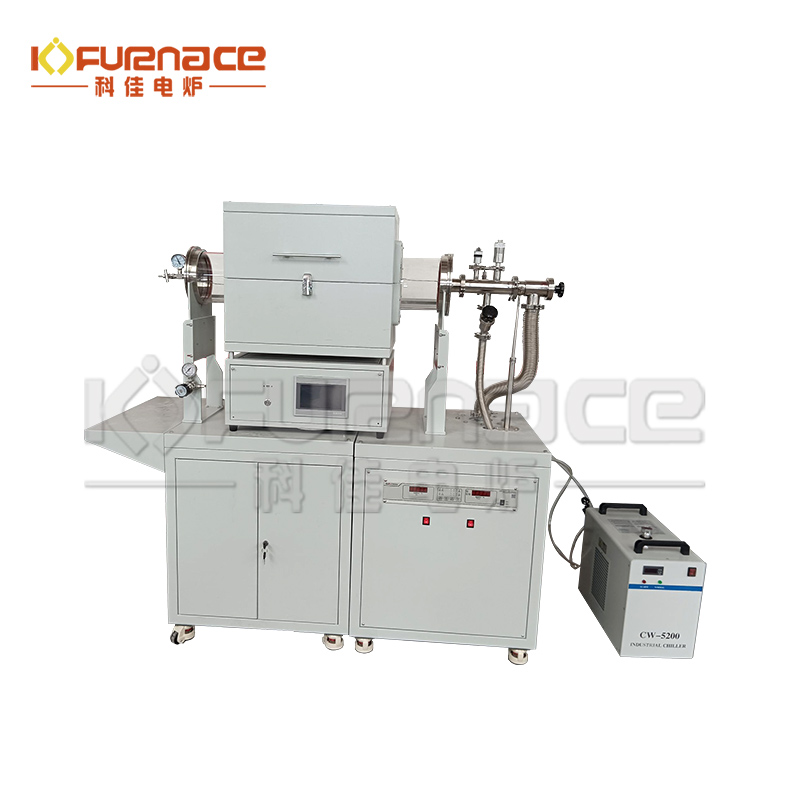

1100℃真空管式爐

KJ-T1100-S200CK1W
詳細

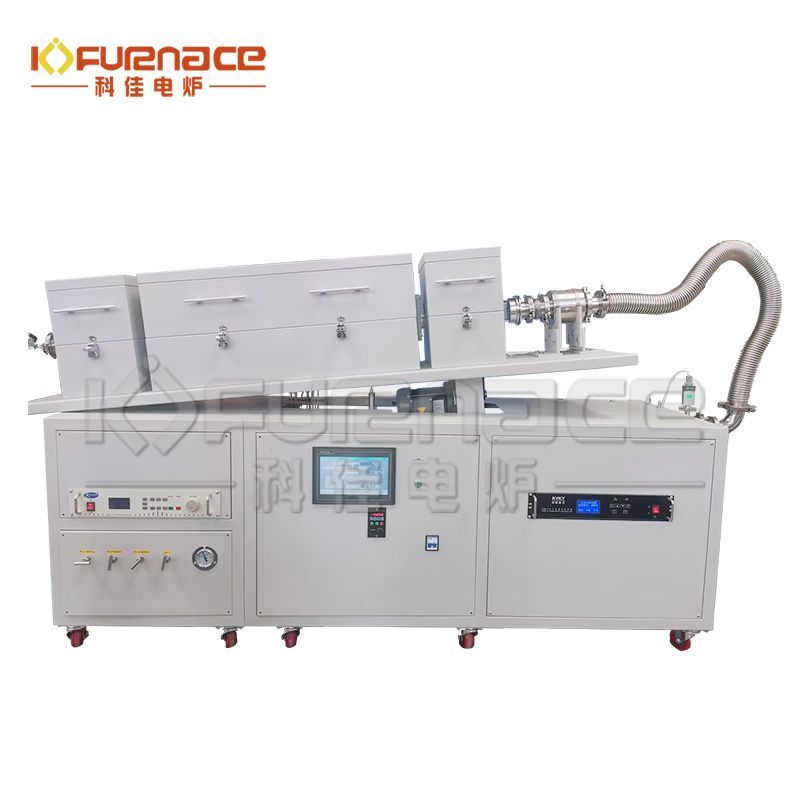

管式PECVD等離子氣相沉積系統

KJ-TPECVD1100-S80CK3
詳細

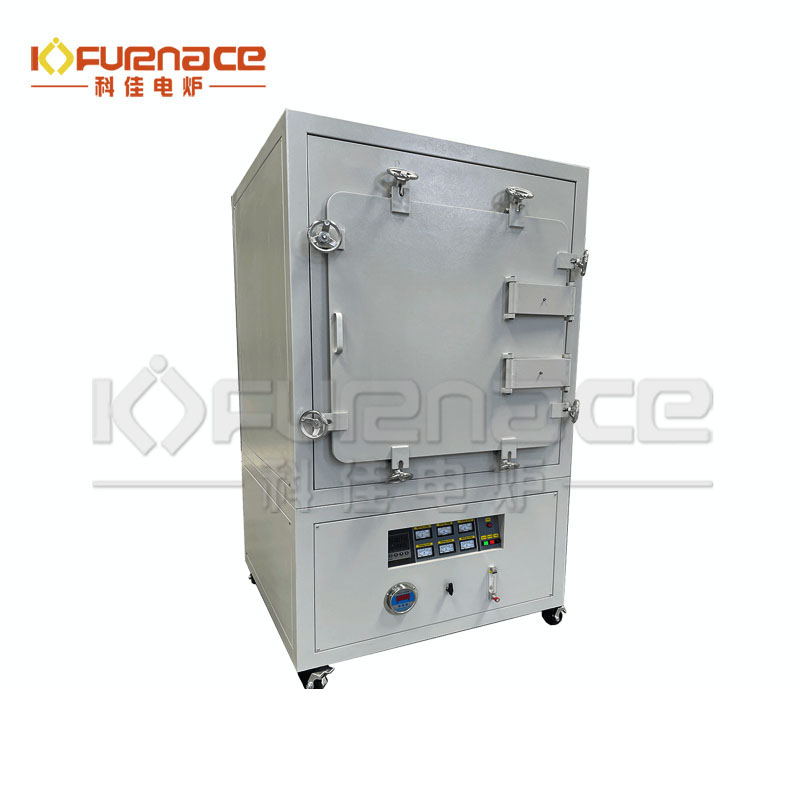

1200度箱式氣氛爐

KJ-A1200-216L
詳細

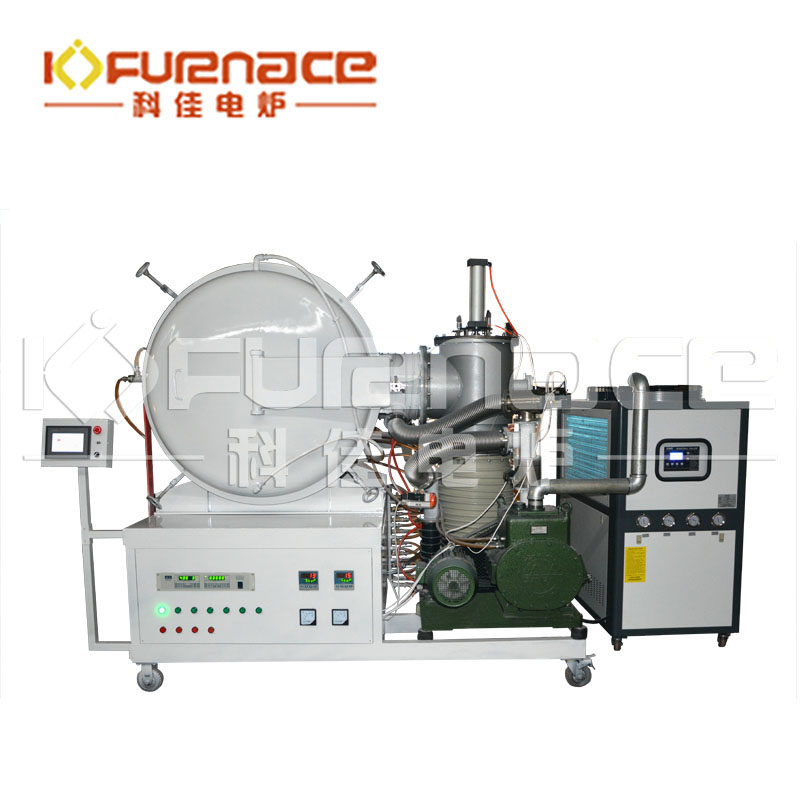

鉬帶加熱真空熱處理爐

KJ-V1400-80L
詳細

99純度氧化鋁剛玉管式爐做不了大尺寸嗎？

作者:鄭州科佳來源：原創 發表時間：2026-07-15 13:32:36

先說核心結論：外徑 Φ150、總長3m 一體99純度剛玉管不是做不出來，而是量產難度高、風險大、成本翻倍，行業幾乎不這么用。

一、為什么市面常規剛玉管做不到 3 米大口徑

1. 成型工藝瓶頸
1）擠壓成型（現貨標準管）
市面 1 米、1.8 米現貨剛玉管都是擠出工藝，最大長度極限1800mm，外徑上限 Φ150；超過 1.8m 擠出坯體自重下垂，內孔偏心、壁厚不均，燒結直接彎曲開裂。
2）等靜壓成型（唯一能做長管）
等靜壓可以做到總長 3m、外徑 150，但有硬門檻：
模具、3 米長高溫梭式窯稀缺，國內只有少數工業陶瓷廠能接單；
坯體 3 米長，脫模、搬運、素燒極易斷裂，成品合格率不足 40%；
一體管內部螺旋揚料筋一體成型難度大，內壁筋條燒結易脫落。

2. 旋轉工況致命缺陷（碳酸鈣連續爐持續轉動）
剛玉脆性極大，3 米長大管徑自重很重：
旋轉托輪兩點支撐，高溫 1000℃下持續轉動，管壁長期受彎曲交變應力，極易橫向斷裂；
熱震差：進料端常溫粉體、爐中 1020℃、出料端驟冷，3 米一體長管溫差梯度大，內部熱應力直接裂管；
動密封匹配難：3 米陶瓷管兩端加工精密法蘭同軸度極難保證，旋轉時石墨密封快速磨損漏氣。

3. 成本與交期
3 米一體 Φ150 99 剛玉管，單價是 2 根 1.5 米分段管的2.8～3.5 倍；交期通常為 35～45 天，次品損耗全部由客戶承擔。

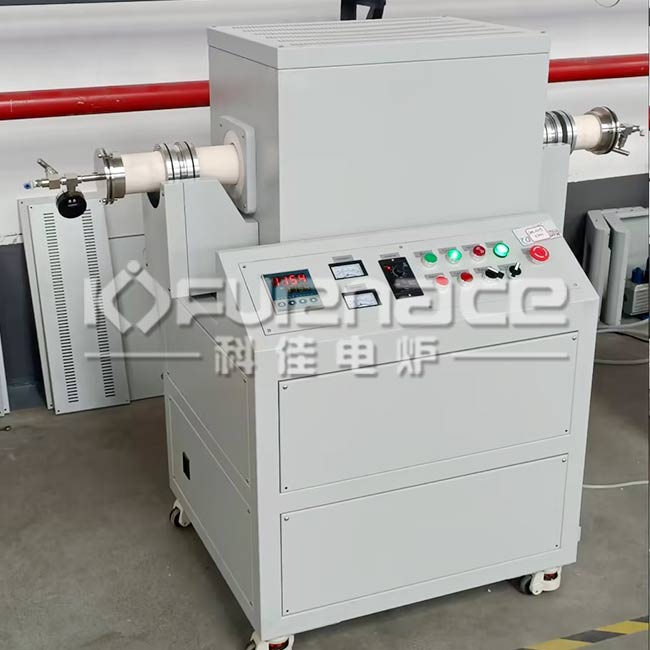

剛玉爐管旋轉管式爐點擊圖片查看詳情
剛玉管旋轉管式爐

二、大管徑管式爐可行方案（替代 3 米一體剛玉管）

?方案 1：兩段式分體剛玉管（推薦，性價比高）
規格拆分：2 根 Φ150×1600mm 99 剛玉管，總有效長度 3200mm，中間陶瓷法蘭密封對接；
優勢：
單根 1.6 米在常規擠出 / 等靜壓產能范圍內，成品率高，成本降低；
兩段獨立支撐，單根自重小，旋轉彎曲應力大幅下降，不易斷管；
局部損壞只換單段，不用整根報廢；
密封：中間配套高純氧化鋁凹凸對接法蘭 + 柔性陶瓷纖維密封墊，負壓煅燒不漏 CO?；
揚料：每根管內部預制螺旋揚料筋，兩段揚料螺旋銜接順暢，無積料死角。

?方案 2：降低產能、縮小管徑，用 2 米一體剛玉管
若堅持單根一體剛玉管，把產能下調至 25～30kg/h，選用外徑 Φ120、總長 2000mm 標準一體剛玉管，工藝成熟、現貨可做。

?方案 3：莫來石復合陶瓷管（抗熱震升級版）
95 莫來石 - 剛玉復合管，同樣做兩段分體：
抗熱震遠優于純 99 剛玉，碳酸鈣冷熱交替工況開裂風險大幅降低；
耐溫 1250℃，完全滿足 950～1050℃煅燒；
純度略低于 99 剛玉，若對 CaO 金屬雜質無超高要求可選用，價格更低。

?方案 4：金屬內襯替代（僅低純度氧化鈣場景）
若不限制高純：高溫合金 GH2747 回轉管，但 1000℃長期煅燒會析出金屬離子污染生石灰，精細化工、醫藥級碳酸鈣禁用。

三、大口徑分體剛玉管式爐核心參數

①爐管：2 節 Φ150（外）/Φ136（內）×1600mm 99 高純剛玉，總長度 3200mm；
②加熱恒溫區：兩段各 1m，合計 2m 恒溫煅燒段；
③支撐：三套陶瓷托輪支撐（進料端、中間對接法蘭、出料端），分散承重；
④旋轉：變頻 0.5～8rpm，傾角 2～3°，停留時間 45～60min，穩定 50kg/h 碳酸鈣；
⑤溫度：恒溫區 980～1050℃，長期穩定運行，大幅降低斷管風險；
⑥密封：兩端水冷石墨動密封，中間陶瓷法蘭靜密封，負壓收集 CO?無泄漏。

四、選型避坑要點

①直接放棄3 米一體大口徑剛玉管方案，廠家不會主動告知高破損風險，后期換管成本非常高；
②優先兩段分體等靜壓成型剛玉管，管壁加厚至 7mm（5mm 壁厚太薄，旋轉易裂）；
③做碳酸鈣煅燒必須管內一體螺旋揚料，不要后期粘接陶瓷片，高溫旋轉會脫落堵料；
④若追求極致高純、杜絕硅雜質，選 99 剛玉分體；普通工業生石灰可選用莫來石復合陶瓷管降本。
