等離子體怎樣輔助cvd進行化學氣相沉積？

作者:鄭州科佳來源：原創 發表時間：2024-07-15 14:17:59

等離子體輔助化學氣相沉積（Plasma-Enhanced Chemical Vapor Deposition，PECVD）是一種通過等離子體激發反應氣體，在較低溫度下沉積薄膜的技術。等離子體在CVD過程中的作用主要包括活化反應氣體、降低沉積溫度、提高沉積速率和改善薄膜質量等。以下是等離子體輔助CVD的詳細介紹：

一、等離子體可以通過多種方式輔助化學氣相沉積（CVD），以下是一些常見的方法：

①提供激活能：
等離子體中的電子具有較高的能量，可以激活反應氣體分子，使其更容易發生化學反應，從而在較低的溫度下實現薄膜沉積；
②增強化學反應：
等離子體中的活性物種（如自由基、離子等）可以與反應氣體分子發生反應，形成新的化學物質，這些化學物質可以在基體表面沉積形成薄膜；
③改善薄膜質量：
等離子體輔助CVD可以改善薄膜的質量，如提高薄膜的密度、純度、結晶度等；
④增加沉積速率：
等離子體輔助CVD可以增加沉積速率，從而提高生產效率；
⑤實現選擇性沉積：
通過控制等離子體的參數，可以實現對不同材料的選擇性沉積，從而制備出具有特定結構和性能的薄膜。

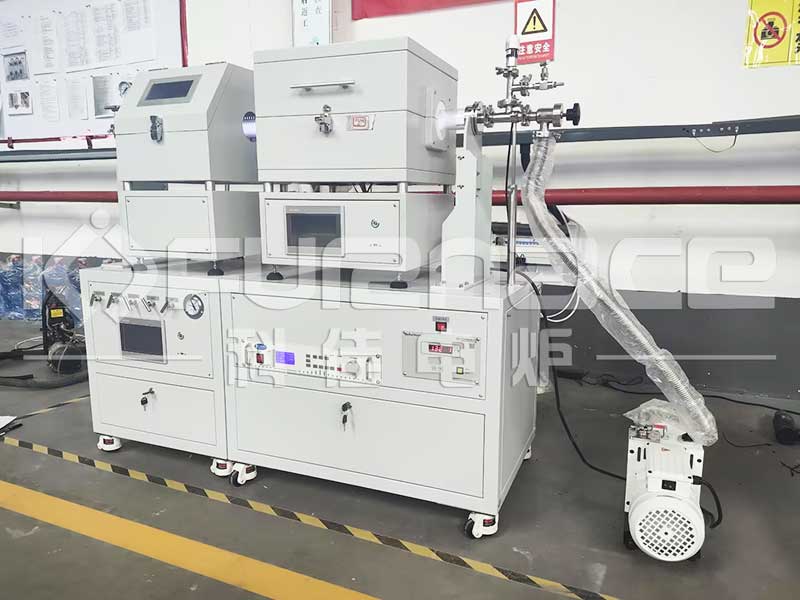

點擊圖片查看更多PECVD參數介紹

二、PECVD的關鍵要素

①等離子體源

射頻（RF）等離子體：
常用頻率為13.56 MHz或2.45 GHz，用于激發反應氣體。
微波等離子體：
通常使用2.45 GHz的微波源，適用于高密度等離子體生成。

②反應氣體

碳源氣體：
甲烷（CH?）、乙炔（C?H?）、乙烯（C?H?）等，用于碳基薄膜的沉積。
載氣：
氫氣（H?）、氬氣（Ar）等，用于穩定等離子體和調節氣氛。

③反應腔

結構設計：
反應腔需耐高溫和高真空，通常由石英、陶瓷或金屬材料制成。
氣體流動：
氣體流動設計需確保反應氣體均勻分布在基底表面，避免沉積不均勻。

④基底溫度

溫度控制：
基底溫度通常在200°C到600°C之間，通過加熱元件精確控制。
溫度影響：
適當的基底溫度有助于薄膜致密化和晶相形成。

三、PECVD過程

①前驅物氣體引入
通過氣體輸送系統將前驅物氣體（如CH?、C?H?）和載氣（如H?、Ar）引入反應腔。
②等離子體激發
射頻或微波源激發反應氣體，形成等離子體。氣體分子被激發、離解或電離，產生高活性的化學物種。
③化學反應與沉積
高活性物種在基底表面發生化學反應，形成碳薄膜。反應產物排出反應腔。
④沉積控制
通過調節反應氣體流量、等離子體功率、基底溫度和反應時間，控制沉積速率和薄膜質量。

四、PECVD的優勢

①低溫沉積：
PECVD能夠在較低的溫度下實現高質量薄膜的沉積，適用于溫度敏感的基底材料。
②高沉積速率：
等離子體激發提高了反應物種的活性，顯著提高了沉積速率。
③薄膜均勻性：
等離子體均勻覆蓋基底表面，確保薄膜厚度均勻。
④高質量薄膜：
PECVD沉積的薄膜致密、附著力好，具備優異的物理和化學性能。
⑤工藝靈活性：
通過調整反應條件，PECVD可以沉積多種材料薄膜，如碳、氮化硅、氧化硅等。

五、PECVD的應用

①半導體器件：
用于制備保護層、鈍化層和介電層，提高器件性能和可靠性。
②太陽能電池：
用于沉積抗反射涂層和鈍化層，提高光電轉換效率。
③光學薄膜：
用于制備光學窗口、濾光片和反射鏡等，提高光學性能。
④生物醫學器件：
用于制備生物相容性涂層和抗菌涂層，提升生物醫學器件的性能。
⑤防護涂層：
用于制備耐磨、耐腐蝕的防護涂層，延長材料使用壽命。

總之，等離子體輔助化學氣相沉積（PECVD）技術在材料制備領域具有重要作用。通過利用等離子體激發反應氣體，PECVD能夠在較低溫度下高效沉積高質量薄膜。其在半導體、太陽能、光學和生物醫學等領域的廣泛應用，展示了其優越的工藝性能和靈活性。未來，隨著PECVD技術的不斷發展和優化，其應用前景將更加廣闊。
