如何利用1700℃管式爐進行碳納米管生長實驗？

作者:鄭州科佳來源：原創 發表時間：2026-07-01 14:03:11

碳納米管因其優異的電學、熱學和力學性能，被廣泛應用于新能源、復合材料、半導體、催化和納米器件等領域。在高校和科研院所的實驗研究中，化學氣相沉積法是制備碳納米管最常用的方法之一，而高溫管式爐則是實現該工藝的核心設備。

本文將介紹如何利用1700℃高溫管式爐開展碳納米管生長實驗，并分析設備配置、實驗流程及關鍵技術參數。

一、為什么選擇1700℃管式爐進行碳納米管生長？

雖然大多數碳納米管CVD生長溫度通常低于1000℃，但1700℃高溫管式爐具有更廣泛的實驗適用性，可滿足：

單壁碳納米管研究；
多壁碳納米管制備；
高純石墨化處理；
碳納米纖維生長；
石墨烯及其他碳基納米材料制備；
高溫退火和后處理實驗。

相比普通1200℃管式爐，鴻爐1700℃管式爐具有更高的溫度上限、更好的熱場穩定性和更寬的工藝窗口。

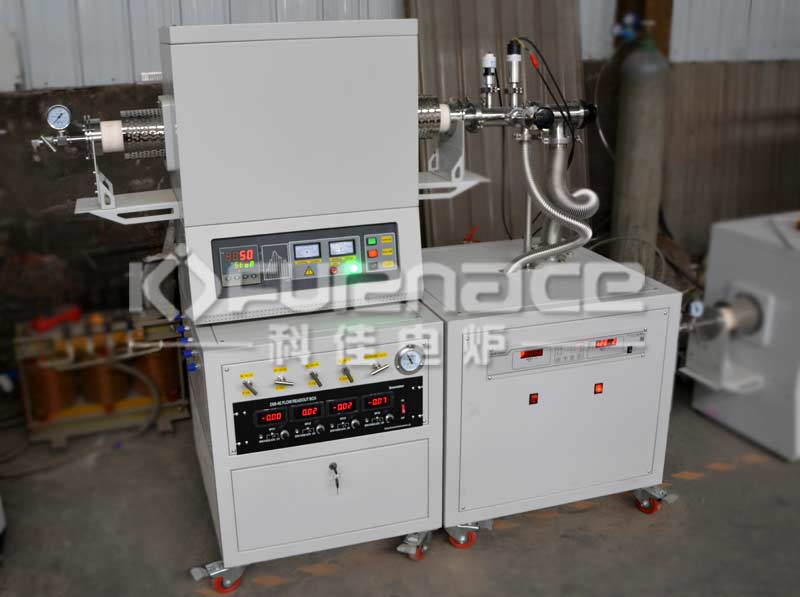

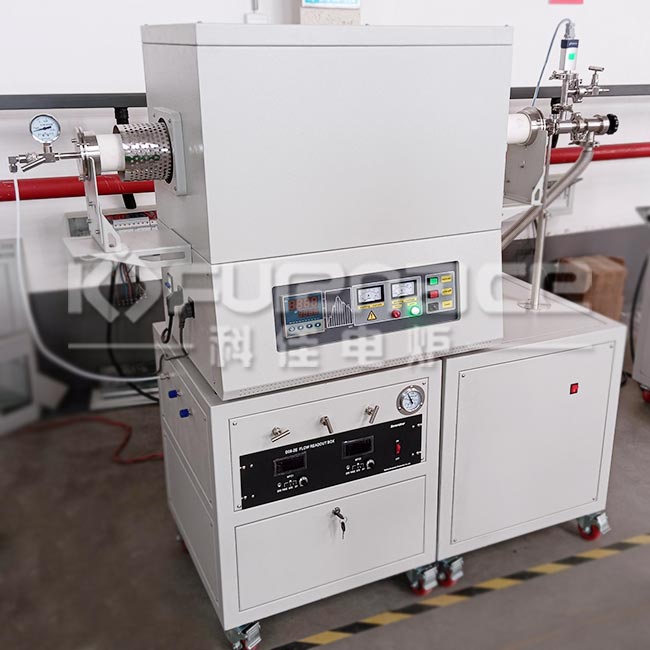

1700°C碳納米管生長CVD管式爐

二、碳納米管生長的基本原理

碳納米管通常采用催化化學氣相沉積方法制備，其基本過程包括：

1. 催化劑活化

金屬催化劑（如Fe、Co、Ni等）在高溫條件下形成納米顆粒。

2. 碳源裂解

碳源氣體在高溫區域發生熱分解，產生碳原子。

3. 碳擴散與析出

碳原子擴散進入催化劑顆粒內部，達到飽和后析出形成管狀石墨結構。

4. 碳納米管持續生長

隨著碳源不斷供應，碳納米管逐漸延長并形成陣列或粉體。

三、1700℃管式爐系統配置要求

典型的碳納米管生長系統通常包括以下部分：

（1）高溫管式爐主體

主要參數包括：

最高溫度：1700℃
連續工作溫度：1600℃左右
溫區長度：300～600 mm
控溫精度：±1℃
溫度均勻區：100～300 mm

（2）爐管材料

根據實驗條件，可選擇：

高純石英管
高純氧化鋁管
剛玉管
高純石墨管（特殊工藝）

其中，氧化鋁和剛玉爐管更適用于高溫碳材料研究。

（3）氣體供應系統

常見氣體包括：

惰性保護氣體（Ar、N?）
還原氣體（H?）
碳源氣體（CH?、C?H?、C?H?等）

系統通常配置：

質量流量控制器（MFC）
自動切換閥組
混氣系統
尾氣處理裝置

（4）真空系統（可選）

對于部分研究，需要配置：

機械泵
分子泵
真空計
自動真空控制系統
四、典型實驗流程

第一步：催化劑制備

常用催化劑包括：

Fe/Al?O?
Co/MgO
Ni/SiO?
Fe-Co雙金屬催化劑

催化劑可通過浸漬法、溶膠凝膠法或磁控濺射法制備。

第二步：樣品裝載

將催化劑樣品置于高純氧化鋁舟中，并放置于管式爐恒溫區域。

第三步：系統置換

利用惰性氣體進行系統吹掃，以減少氧氣和水分影響。

第四步：升溫

按照設定程序升溫至實驗溫度區間，并保持穩定。

第五步：碳納米管生長

引入碳源氣體，在催化劑作用下完成碳納米管生長過程。

第六步：冷卻保護

實驗結束后，在保護氣氛條件下冷卻至室溫，防止樣品氧化。

五、影響碳納米管生長質量的關鍵因素

1. 溫度

溫度直接影響：

碳源分解效率；
催化劑活性；
碳納米管直徑；
石墨化程度。

2. 催化劑粒徑

催化劑顆粒尺寸決定：

單壁或多壁結構；
管徑大??；
生長速率。

3. 氣體流量

氣體流量影響：

反應物濃度；
停留時間；
生長均勻性。

4. 反應時間

反應時間過短會降低產率，過長則可能導致副產物增加。

5. 爐膛溫度均勻性

高質量碳納米管生長通常要求：

良好的軸向溫度均勻性；
穩定的熱場環境；
較小的溫度波動。

六、1700℃管式爐在碳納米材料研究中的應用

1700℃高溫管式爐不僅適用于碳納米管制備，還廣泛應用于：

單壁碳納米管研究；
多壁碳納米管制備；
石墨烯生長；
MXene熱處理；
石墨化實驗；
碳納米纖維制備；
電池負極材料熱處理；
高溫退火實驗。

七、如何選擇適合碳納米管實驗的1700℃管式爐？

建議重點關注以下參數：

參數	推薦配置
最高溫度	1700℃
工作溫度	≤1600℃
加熱元件	硅鉬棒（MoSi?）
爐管材料	高純氧化鋁/剛玉
控溫精度	±1℃
氣路控制	多路質量流量控制器
真空控制	可選配置
溫區長度	300–600 mm 可根據客戶需求定制
數據記錄	計算機通訊接口

對于高校和科研院所用戶，建議選擇支持程序升溫、多路氣氛控制、真空擴展和實驗數據記錄功能的1700℃智能管式爐系統，以滿足不同碳納米材料研究需求。

結語

1700℃高溫管式爐憑借其優異的控溫性能、寬廣的溫度范圍和靈活的氣氛控制能力，已成為碳納米管及其他先進碳材料研究的重要實驗設備。合理配置氣路系統、反應腔體和溫度控制系統，可以顯著提高碳納米管生長的重復性和實驗效率，為材料科學研究提供可靠的實驗平臺。
