如何校準實驗室高溫爐溫度？科佳實驗室管式爐、箱式爐和真空爐溫度校準指南

作者:鄭州科佳來源：原創 發表時間：2026-07-06 14:28:50

在材料科學、陶瓷燒結、粉末冶金、新能源電池和半導體研究領域，實驗室高溫爐（包括管式爐、箱式爐、氣氛爐和真空爐）的溫度準確性直接影響實驗結果的可靠性和重復性。即使設備控制器顯示溫度準確，實際爐膛溫度也可能存在偏差，因此定期進行溫度校準是實驗室質量控制的重要環節。

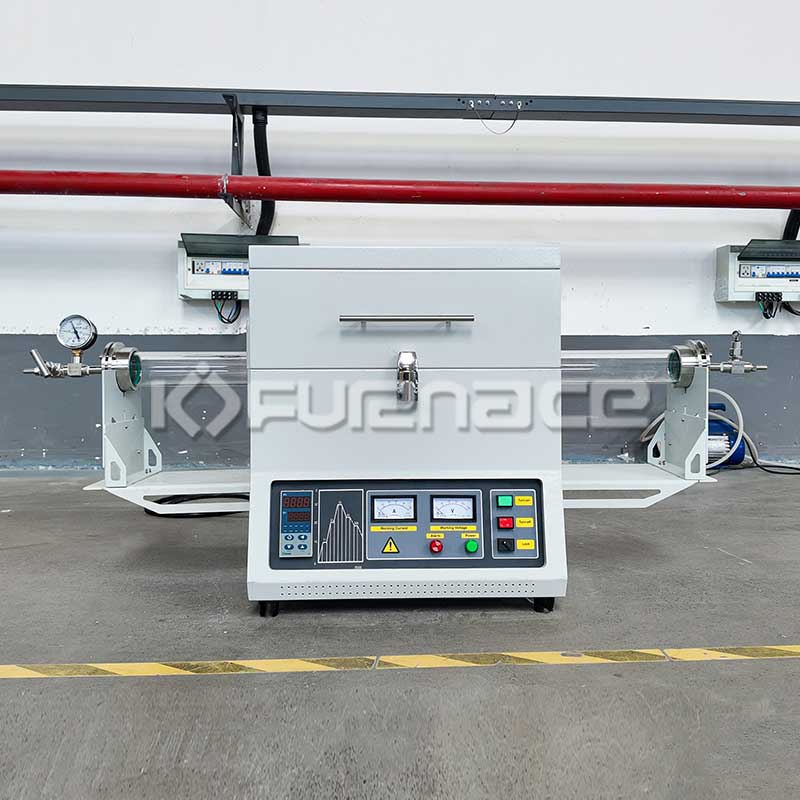

實驗管式爐

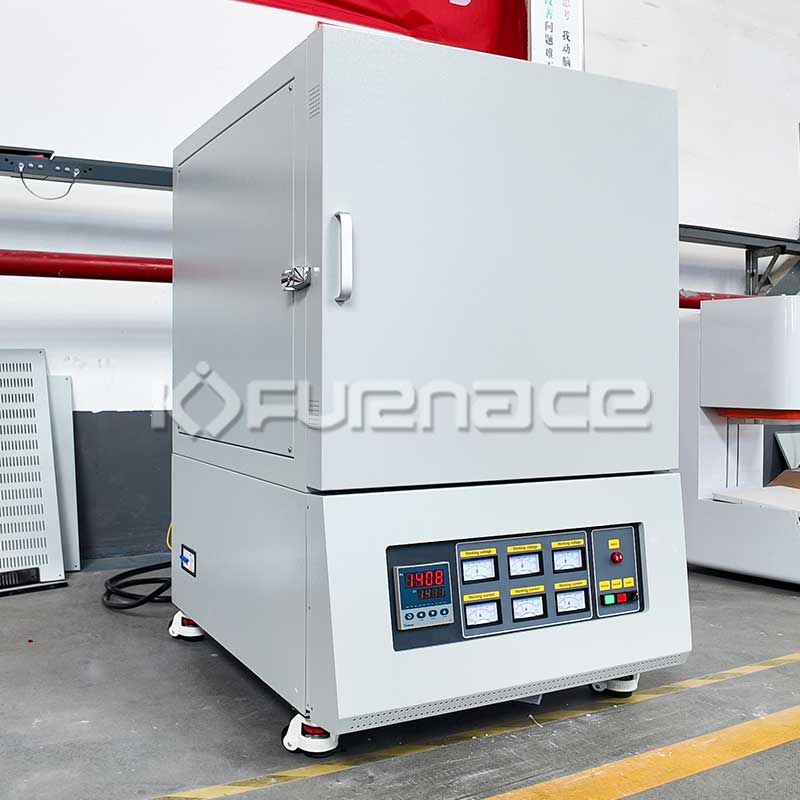

實驗箱式爐

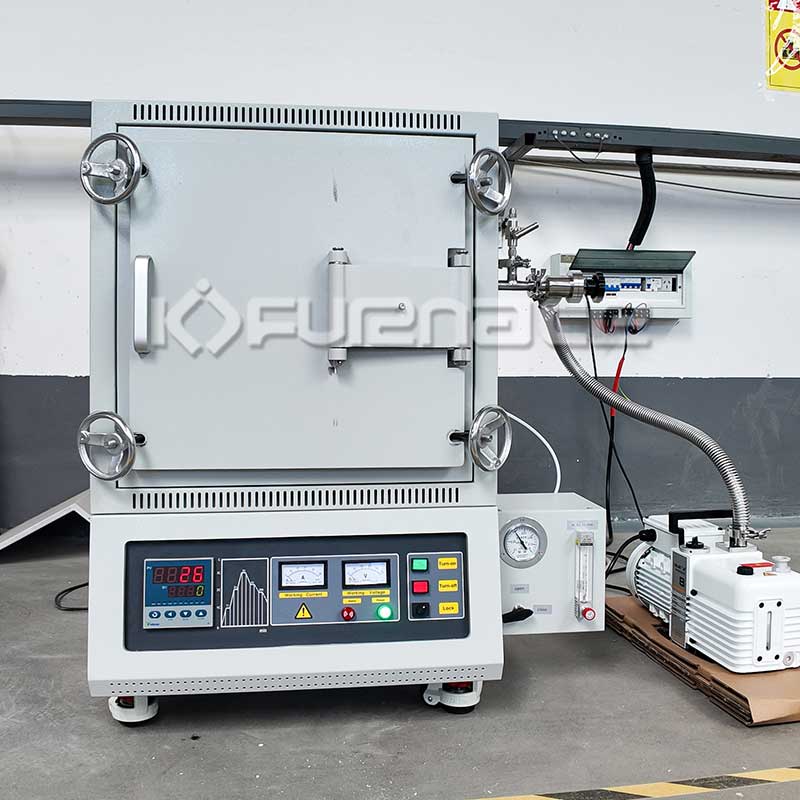

實驗氣氛爐

本文將詳細介紹實驗室高溫爐溫度校準的方法、設備要求、操作步驟及注意事項。

一、為什么需要校準實驗室高溫爐溫度？

實驗室高溫爐在長期運行過程中，可能由于以下原因?qū)е聹囟绕睿?/span>

熱電偶老化或漂移；
加熱元件性能變化；
溫控儀表參數變化；
爐膛結構老化；
隔熱材料性能下降；
不同位置存在溫度梯度。

如果溫度偏差過大，可能導致：

燒結密度不一致；
材料晶相發生變化；
納米材料性能偏差；
熱處理結果重復性下降；
科研實驗數據失真。

因此，建議實驗室至少每6～12個月進行一次溫度校準。

二、實驗室高溫爐校準的主要標準

常見參考標準包括：

ASTM E220 熱電偶校準標準；
AMS 2750 熱處理系統精度標準；
ISO/IEC 17025實驗室認可標準；
GB/T 16839熱電偶檢定規程；
JJF 1376溫度校準規范。

高校和科研實驗室通常采用比對校準法進行溫度校準。

三、高溫爐溫度校準需要哪些設備？
1. 標準熱電偶

常用標準熱電偶包括：熱電偶類型/推薦溫度范圍

K型 / 0～1200℃
S型 / 0～1600℃
B型 / 600～1800℃
R型 / 0～1700℃

對于1700℃高溫爐，通常推薦使用B型或S型標準熱電偶。

2. 溫度校驗儀

要求：

分辨率：0.1℃或更高；
精度：±0.1%；
多通道測量能力。

3. 數據采集系統

用于記錄：

溫度變化曲線；
溫度均勻性；
溫度穩定性。

四、管式爐溫度校準方法

第一步：安裝標準熱電偶

將標準熱電偶放置于：

爐膛中心；
恒溫區域中心；
待測樣品實際位置。

確保熱端位置準確。

第二步：設定校準溫度點

常用校準溫度包括：

200℃
400℃
600℃
800℃
1000℃
1200℃
1400℃
1600℃

第三步：保溫穩定

每個溫度點建議：

升溫至目標溫度；
保溫30～60分鐘；
待溫度穩定后開始記錄。
第四步：記錄溫度偏差

記錄：

控制器顯示溫度；
標準熱電偶實際溫度；
溫度偏差值。

五、箱式爐溫度均勻性測試

對于箱式爐和馬弗爐，除了校準溫度準確度外，還需要測試溫度均勻性。

測點布置方法：

一般采用9點測量法：

○ ○ ○
○ ○ ○
○ ○ ○

測試內容包括：

最大溫差；
平均溫度；
溫度均勻區域。

通常要求：

±3℃（實驗級）
±5℃（普通實驗）
±10℃（工業實驗）
六、真空爐和氣氛爐溫度校準

真空爐校準時需要注意：

真空條件影響

不同真空度下：

熱傳導效率不同；
輻射傳熱占比變化；
實際溫度可能發生變化。

因此應在實際工作真空條件下進行校準。

氣氛條件影響

不同保護氣氛：

Ar
N?
H?
He

均可能影響：

升溫速度；
溫度均勻性；
熱電偶響應時間。

建議按照實際實驗工藝條件進行校準。

七、溫度偏差如何修正？

當發現溫度偏差時，可以采用以下方法：

方法1：控制器參數修正

大部分PID溫控器支持：

溫度補償；
偏差修正；
多點校正。

例如：

實際溫度 = 顯示溫度 + 修正值

方法2：重新標定熱電偶

如果熱電偶漂移嚴重，應：

更換新的熱電偶；
重新建立校準曲線。
方法3：建立實驗修正曲線

例如：

顯示800℃ → 實際792℃
顯示1000℃ → 實際991℃
顯示1200℃ → 實際1188℃

實驗時按照修正曲線進行參數設置。

八、高溫爐校準周期建議

使用頻率   推薦校準周期
每天使用   3～6個月
每周使用   6個月
偶爾使用   12個月
科研認證實驗   每次實驗前確認

當發生以下情況時，應立即重新校準：

更換熱電偶；
更換加熱元件；
更換溫控器；
爐膛維修；
出現明顯溫度異常。

九、實驗室高溫爐校準注意事項

校準過程中應注意：

使用經過檢定的標準熱電偶；
保證熱電偶位置一致；
避免熱電偶接觸爐壁；
保證充分保溫時間；
在實際工藝氣氛下測試；
建立完整校準記錄。

結論：

實驗室高溫爐的溫度校準是保證科研數據準確性和實驗重復性的關鍵步驟。對于管式爐、箱式爐、氣氛爐和真空爐，建議采用標準熱電偶比對法進行定期校準，并根據實際實驗條件建立溫度修正曲線。規范的溫度校準不僅能夠提高實驗精度，還能有效延長設備使用壽命，為科研工作提供可靠保障。
